标题: 一 管 走 天 涯 ~ ~ 类 AN M2 线 路 前 级 装 机 实 录 ~ ~ [打印本页]

作者: 谈秋水    时间: 2019-10-17 20:28     标题: 一 管 走 天 涯 ~ ~ 类 AN M2 线 路 前 级 装 机 实 录 ~ ~

本机是福建老客户的订单,购买套件的朋友,可把本贴作装机报告。

套件请见:http://www.diybuy.net/thread-1976716-1-1.html




时间关系,废话就不多说了,我们的M2前级参考市价18500左右的AUDIO NOTE M2,原机测试数据。


本机在控制线路方面有改动,整机线路如下图,PCB上有元件值,线路图就没有标注了。


~
~
~

[ 本帖最后由 谈秋水 于 2019-11-8 09:50 编辑 ]

图片附件: 微信图片_20190709062830 - 副本.jpg (2019-10-17 20:28, 272.19 KB) / 该附件被下载次数 114
http://diybuy.net/attachment.php?aid=6657679&k=ac5b37c61d276d4201fd59a2057669b5&t=1631934214



图片附件: 20191017_M2.jpg (2019-11-8 09:50, 361.26 KB) / 该附件被下载次数 105
http://diybuy.net/attachment.php?aid=6671611&k=03421fbf686db84a639cc0ce5ecbb1c2&t=1631934214


作者: 谈秋水    时间: 2019-10-17 20:31

有关本机的改动,可以参看这个贴:http://www.diybuy.net/thread-1976716-1-1.html

作者: 谈秋水    时间: 2019-10-17 20:32

废话就不多说了,装输入控制板:







图片附件: DSC_0007.jpg (2019-10-17 20:32, 1.1 MB) / 该附件被下载次数 127
http://diybuy.net/attachment.php?aid=6657680&k=83a24e754a5ad2a75d4cf63cd308c3b8&t=1631934214


作者: 谈秋水    时间: 2019-10-17 20:38

输入RCA座是早几年在CMC那里特订直焊RCA,
不过正极端子略作改变~~~



看图吧,DIY怎么能不动手


~~~

图片附件: 微信图片_20191017203508.jpg (2019-10-17 20:38, 316.74 KB) / 该附件被下载次数 122
http://diybuy.net/attachment.php?aid=6657681&k=958a906cff2379ad2cb2bd21287068a2&t=1631934214


作者: 谈秋水    时间: 2019-10-17 20:47

注意!!!====输入控制PCB的设计其中一个细节:

CD输入端2和输出端开孔可以焊装AN镀银RCA,其余均是以我们这款CMC特别定制RCA做开孔设计,因此如果选用其它RCA座的不保证适用


下图可以看出===CD输入端2的正极开孔较大,输出端开孔也是一样,它们可以适用AN镀银RCA头。




图片附件: 微信图片_20191017203513.jpg (2019-10-17 20:47, 496.21 KB) / 该附件被下载次数 113
http://diybuy.net/attachment.php?aid=6657682&k=13a684994776fee163dbbce02f75803a&t=1631934214


作者: 谈秋水    时间: 2019-10-18 06:18

M2线路板主体:

图片附件: DSC_0068 - 副本.jpg (2019-10-18 06:18, 451.84 KB) / 该附件被下载次数 126
http://diybuy.net/attachment.php?aid=6657797&k=bf45eabdc7fbf64a55e140a8cad7d4af&t=1631934214


作者: 谈秋水    时间: 2019-10-18 11:09

看不见的细节,特订特弗龙堑圈,确保正负极绝对不短路,

输入控制板反面内粗圈丝印就是加堑圈的标志。




图片附件: 微信图片_20191018090359.jpg (2019-10-18 11:09, 830.23 KB) / 该附件被下载次数 122
http://diybuy.net/attachment.php?aid=6657998&k=701daf621dcfb820e633940ba9f88aec&t=1631934214



图片附件: 微信图片_20191018090409.jpg (2019-10-18 11:09, 964.57 KB) / 该附件被下载次数 122
http://diybuy.net/attachment.php?aid=6657999&k=2ba8432a3eed3d22d2d7d0e62c1bbbe5&t=1631934214


作者: 谈秋水    时间: 2019-10-19 10:12

注意:输入板背面的这个330欧电阻,只是装唱放时才焊装,不装唱放的话不焊装



图片附件: 微信图片_20191019101207.jpg (2019-10-19 10:12, 964.79 KB) / 该附件被下载次数 110
http://diybuy.net/attachment.php?aid=6658569&k=d296aac737eaf8b63c53afe716fb429a&t=1631934214


作者: 谈秋水    时间: 2019-10-19 10:43

4出1直焊设计




图片附件: 微信图片_20191019103908.jpg (2019-10-19 10:43, 1.03 MB) / 该附件被下载次数 113
http://diybuy.net/attachment.php?aid=6658570&k=3fe12b4ddf5b6bc65a18ebc41d2c5174&t=1631934214


作者: 谈秋水    时间: 2019-10-19 10:55



图片附件: 微信图片_20191019104428.jpg (2019-10-19 10:55, 121.64 KB) / 该附件被下载次数 125
http://diybuy.net/attachment.php?aid=6658571&k=601018fb4f721f90a93db06d6cb95290&t=1631934214


作者: 谈秋水    时间: 2019-10-19 18:00

这个位置放弃整流桥,独个整流2极管是筛选配对,加大滤波容量,只想求得良好的滤波特性



图片附件: 微信图片_20191019105532.jpg (2019-10-19 18:00, 991.3 KB) / 该附件被下载次数 103
http://diybuy.net/attachment.php?aid=6658954&k=b22c0a66fd257f99efc00fddd353efd7&t=1631934214


作者: 谈秋水    时间: 2019-10-25 09:49

不含唱放的只焊2个5座2.54接座,如果含唱放就要1个6座+1个5座,
另外,图中PH*标+是错误的,此接口座应是负(-),G是+,

图中标得很详细,只前级就是L=5(座),PH+L(唱放+前级)=6(座)




图片附件: 微信图片_20191025094656.jpg (2019-10-25 09:49, 103.14 KB) / 该附件被下载次数 105
http://diybuy.net/attachment.php?aid=6662386&k=014dca0f36bce1cdd52bf7713ecc10bf&t=1631934214


作者: 谈秋水    时间: 2019-10-25 11:24

软启板,有的零件先不要焊,如保险座,等装上机箱再焊,现在焊的话装箱焊AC输入就很被动(空间太窄了)


图片附件: 微信图片_20191025112420.jpg (2019-10-25 11:24, 109.94 KB) / 该附件被下载次数 97
http://diybuy.net/attachment.php?aid=6662477&k=1ed674c5f77fe64f24eb674491de3812&t=1631934214


作者: 谈秋水    时间: 2019-10-25 12:04

如果,我说的是如果,如果是用我们的机箱+输入PCB板套装,那么下图电源板的R12=2.7K-4.7K*和LED**是不用焊的,空置就行,因为输入PCB已有相应的,并且更加完善和直观功能。
R12和LED**设计就是为了烧友用别的机箱的方便而已




图片附件: 微信图片_20191025120401.jpg (2019-10-25 12:04, 122.7 KB) / 该附件被下载次数 89
http://diybuy.net/attachment.php?aid=6662497&k=c12de6d9c1263e2d68e26a3a6401d189&t=1631934214


作者: 谈秋水    时间: 2019-10-30 10:29

选配:





图片附件: 微信图片_20191030102822.jpg (2019-10-30 10:29, 1.1 MB) / 该附件被下载次数 108
http://diybuy.net/attachment.php?aid=6665554&k=183dbc7f0b1797aa6df7be43ab41e5d6&t=1631934214


作者: 谈秋水    时间: 2019-10-30 13:24



图片附件: 微信图片_20191030102853.jpg (2019-10-30 13:24, 1.24 MB) / 该附件被下载次数 107
http://diybuy.net/attachment.php?aid=6665616&k=a10cdfa227051695ea340fd632e0d82b&t=1631934214


作者: 谈秋水    时间: 2019-10-30 15:16

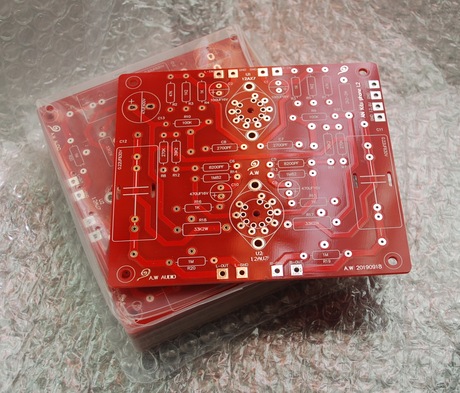

AN L2 RIAA唱放板上架了。。。。
https://item.taobao.com/item.htm?spm=a2126o.11854294.0.0.7b3d4831SHZzN4&id=607030966853

复刻英国AN音乐贵族L2 MM唱放板
价格:¥80.00
运费: 至 广西南宁        12.00元












采用FR-4军工板材,2MM厚,铜厚2OZ
80元一套,购买送电子版线路图。


复刻AUDIO NOTE L2 RIAA唱放线路
使用2个12AU7双三极管完成左右声道放大

主板改动仅做完全镜像设计,即左右声道的信号走线是完全相同的。

L2 RIAA配套的AN 前级通用稳压板,线路是AN的经典款改款

这唱放板的安装孔位也适合我们的新款“序曲”前级机箱。
配套机箱请看:http://www.diybuy.net/thread-1976716-1-1.html






[ 本帖最后由 谈秋水 于 2019-10-30 15:18 编辑 ]

图片附件: DSC_0001.jpg (2019-10-30 15:16, 686.14 KB) / 该附件被下载次数 95
http://diybuy.net/attachment.php?aid=6665698&k=a47828c5f404b681671fdb81591f8023&t=1631934214



图片附件: DSC_1003.jpg (2019-10-30 15:16, 478.98 KB) / 该附件被下载次数 99
http://diybuy.net/attachment.php?aid=6665699&k=4d55c886e2d8279e4c02fd9d461360bd&t=1631934214


作者: 谈秋水    时间: 2019-10-30 15:17

L2 RIAA:


图片附件: L2.jpg (2019-10-30 15:17, 153.25 KB) / 该附件被下载次数 94
http://diybuy.net/attachment.php?aid=6665708&k=2b73043ffee28f02baef815dbe8f276b&t=1631934214


作者: 谈秋水    时间: 2019-11-1 15:48



图片附件: 微信图片_20191101154747.jpg (2019-11-1 15:48, 124.8 KB) / 该附件被下载次数 106
http://diybuy.net/attachment.php?aid=6667027&k=d180c786b287560c9a181aee3a41d473&t=1631934214


作者: 谈秋水    时间: 2019-11-4 09:57

不套胶会和PcB焊盘短路,套胶也有减震作用


图片附件: 微信图片_20191104095400.jpg (2019-11-4 09:57, 108.94 KB) / 该附件被下载次数 87
http://diybuy.net/attachment.php?aid=6668807&k=edfbf7a6a6adfeb6e05a0184890a186a&t=1631934214


作者: 谈秋水    时间: 2019-11-6 10:30


套上安全套


图片附件: 微信图片_20191106102550.jpg (2019-11-6 10:30, 125.14 KB) / 该附件被下载次数 86
http://diybuy.net/attachment.php?aid=6670187&k=337eacedf2e9024b5a0838adecc289b4&t=1631934214


作者: 谈秋水    时间: 2019-11-6 10:47

这个收口较好


图片附件: 微信图片_20191106102609.jpg (2019-11-6 10:47, 100.36 KB) / 该附件被下载次数 73
http://diybuy.net/attachment.php?aid=6670188&k=8f3f0e65ad2530b1aa8d5581188f4a7d&t=1631934214



图片附件: 微信图片_20191106102613.jpg (2019-11-6 10:47, 108.02 KB) / 该附件被下载次数 73
http://diybuy.net/attachment.php?aid=6670189&k=bf2adf2f2e3fd3ff67de879dcef95109&t=1631934214


作者: 谈秋水    时间: 2019-11-6 13:49

唱放管座,带屏蔽罩,可惜这个管座品质不是很好,兼之管脚过大,插不进我们的PCB,改用我们一直用的镀金管座,不过仍然可以装屏蔽罩。


图片附件: 微信图片_20191101154735.jpg (2019-11-6 13:49, 118.51 KB) / 该附件被下载次数 77
http://diybuy.net/attachment.php?aid=6670294&k=36db4b4dd3a387ff4906fc2547154a8e&t=1631934214


作者: 谈秋水    时间: 2019-11-6 21:58

唱放管子屏蔽罩的安装==用2个特富龙垫片垫高上紧螺丝


图片附件: DSC_0008.jpg (2019-11-6 21:58, 573.09 KB) / 该附件被下载次数 75
http://diybuy.net/attachment.php?aid=6670771&k=21bb0c7424a63fc069ef913449c9e83c&t=1631934214


作者: 谈秋水    时间: 2019-11-6 22:02



图片附件: DSC_0018.jpg (2019-11-6 22:02, 359.05 KB) / 该附件被下载次数 69
http://diybuy.net/attachment.php?aid=6670772&k=1e9a7d9e7ec2723ea0862ff8a46fdd3f&t=1631934214


作者: 谈秋水    时间: 2019-11-8 08:37

一管走天涯~~~~
现代讯号源的输出已有足够的电平,前级处于一个调音目的,多级放大有无必要在这里就不讨论,就调音而言,一管放大无疑好玩,方便玩。。。。。





图片附件: DSC_1018.jpg (2019-11-8 08:37, 389.62 KB) / 该附件被下载次数 71
http://diybuy.net/attachment.php?aid=6671601&k=58afea3dbfc934effbb08a3e5d9c206b&t=1631934214


作者: 谈秋水    时间: 2019-11-8 22:53

电源含唱放供电,不算堆料吧


图片附件: DSC_A008.jpg (2019-11-8 22:53, 566.74 KB) / 该附件被下载次数 70
http://diybuy.net/attachment.php?aid=6672419&k=735e6d5cf92a276de8820d9b0adf06cb&t=1631934214


作者: 谈秋水    时间: 2019-11-8 23:00



图片附件: DSC_A002.jpg (2019-11-8 23:00, 643.45 KB) / 该附件被下载次数 73
http://diybuy.net/attachment.php?aid=6672420&k=021ba55f97a460c9b76a1f22181bafaa&t=1631934214


作者: 谈秋水    时间: 2019-11-10 12:22

准备上套,确保安全


图片附件: 微信图片_20191110122208.jpg (2019-11-10 12:22, 202.23 KB) / 该附件被下载次数 64
http://diybuy.net/attachment.php?aid=6673190&k=4a7a12f071f291f159b87978d7fb859c&t=1631934214


作者: 谈秋水    时间: 2019-11-10 14:49



图片附件: 微信图片_20191110144752.jpg (2019-11-10 14:49, 241.29 KB) / 该附件被下载次数 82
http://diybuy.net/attachment.php?aid=6673376&k=137bbd9a651bba4012c17c5a98a6c01c&t=1631934214


作者: 谈秋水    时间: 2019-11-10 21:11

还没焊接,就固若金汤


图片附件: DSC_0020.jpg (2019-11-10 21:11, 427.13 KB) / 该附件被下载次数 96
http://diybuy.net/attachment.php?aid=6673565&k=38578d05dc79990bfd405746fb6f363b&t=1631934214


作者: 谈秋水    时间: 2019-11-10 22:07



图片附件: DSC_0006.jpg (2019-11-10 22:07, 389.35 KB) / 该附件被下载次数 96
http://diybuy.net/attachment.php?aid=6673572&k=a3445a6b396771102a7d7bf4e091f8b1&t=1631934214


作者: 谈秋水    时间: 2019-11-10 23:07



图片附件: 微信图片_20190920084140.jpg (2019-11-10 23:07, 99.81 KB) / 该附件被下载次数 96
http://diybuy.net/attachment.php?aid=6673597&k=d6702c76acb8cae616e21b654abe5951&t=1631934214


作者: 清影    时间: 2019-11-11 06:19

骚?
作者: 谈秋水    时间: 2019-11-12 06:41



图片附件: 微信图片_20191025112420.jpg (2019-11-12 06:41, 109.94 KB) / 该附件被下载次数 85
http://diybuy.net/attachment.php?aid=6674126&k=afbcdf70087ed816acc5d1a7e5f8225e&t=1631934214


作者: 谈秋水    时间: 2019-11-12 10:47

打洞装LP输入接地柱。


图片附件: 微信图片_20191112104600.jpg (2019-11-12 10:47, 1.07 MB) / 该附件被下载次数 90
http://diybuy.net/attachment.php?aid=6674242&k=48b3102f0a01d0e2ff5b1becd0e2a496&t=1631934214


作者: 谈秋水    时间: 2019-11-12 13:19

悲剧,接地柱有点长,碰着输入板,要锉掉1MM,
如果不想锉的话,可以在机壳外加多个1-2mm的尼龙垫圈。



图片附件: 微信图片_20191112131746.jpg (2019-11-12 13:19, 108.41 KB) / 该附件被下载次数 96
http://diybuy.net/attachment.php?aid=6674251&k=80473ff91f8856b6cf3ed439267e316b&t=1631934214


作者: 谈秋水    时间: 2019-11-15 06:37


作者: 谈秋水    时间: 2019-11-16 15:58

连接线太多,好怀念VL系列的设计



图片附件: 微信图片_20191116155638.jpg (2019-11-16 15:58, 129.56 KB) / 该附件被下载次数 82
http://diybuy.net/attachment.php?aid=6676828&k=2c8ff68013a8db6a4e53078355f315ee&t=1631934214


作者: 谈秋水    时间: 2019-11-16 21:54

手工太多,夜战:


图片附件: 微信图片_20191116215246.jpg (2019-11-16 21:54, 138.43 KB) / 该附件被下载次数 91
http://diybuy.net/attachment.php?aid=6676959&k=c65bca3175d6175ea4b7cb4a6157e3a9&t=1631934214


作者: 谈秋水    时间: 2019-11-16 22:11



图片附件: 微信图片_20191116215220.jpg (2019-11-16 22:11, 105.75 KB) / 该附件被下载次数 88
http://diybuy.net/attachment.php?aid=6676960&k=53b0085702a4cdf7ddd9ca9d6194ddaa&t=1631934214


作者: 谈秋水    时间: 2019-11-20 09:53



图片附件: 微信图片_20191120095010.jpg (2019-11-20 09:53, 269.11 KB) / 该附件被下载次数 86
http://diybuy.net/attachment.php?aid=6678708&k=6676894e456aad58faeb43758d3b23fa&t=1631934214


作者: 谈秋水    时间: 2019-11-22 11:09

筛选RIAA网络电容

图片附件: 微信图片_20191122110846.jpg (2019-11-22 11:09, 251.37 KB) / 该附件被下载次数 84
http://diybuy.net/attachment.php?aid=6680020&k=cc24bf51901036272825cbbf929633fd&t=1631934214


作者: 谈秋水    时间: 2019-11-22 15:24


标值8200平方,随便买2个,最差的运气就是下图最下面一对

图片附件: 微信图片_20191122152348.jpg (2019-11-22 15:24, 121.52 KB) / 该附件被下载次数 92
http://diybuy.net/attachment.php?aid=6680218&k=9d036e4450a71f5da332ca582d1d9f15&t=1631934214


作者: 谈秋水    时间: 2019-11-26 14:28



图片附件: 微信图片_20191126142626.jpg (2019-11-26 14:28, 361.08 KB) / 该附件被下载次数 64
http://diybuy.net/attachment.php?aid=6682595&k=72d09ee48ab29634e5dfef9bf327616e&t=1631934214


作者: 谈秋水    时间: 2019-12-3 09:14

手机拍摄,将就看看


图片附件: 微信图片_20191203091313.jpg (2019-12-3 09:14, 198.36 KB) / 该附件被下载次数 66
http://diybuy.net/attachment.php?aid=6685933&k=6bf043d3de707b340f9e1bb85e2b79a9&t=1631934214


作者: 清影    时间: 2019-12-3 23:14

下图是该机按M2原厂阻容参数组装通电无反馈输出2.818V测试的  频响参数,用我的话来说有点像老人音响,也是一种声音风格

图片附件: 20191202 m2.png (2019-12-3 23:14, 205.06 KB) / 该附件被下载次数 77
http://diybuy.net/attachment.php?aid=6686470&k=72c036bc19b34ac58b915f779695f154&t=1631934214


作者: 清影    时间: 2019-12-3 23:18

下图是原参数选择反馈,高频延伸提高有限

图片附件: 20191202 m2b.png (2019-12-3 23:18, 210.71 KB) / 该附件被下载次数 79
http://diybuy.net/attachment.php?aid=6686471&k=55039dc8bf3edba9c642f16450d43ecc&t=1631934214


作者: 清影    时间: 2019-12-3 23:28

今天上午我们对该机的一个声道的参数调整,AP测试:-0.5dB 20Hz~20KHz

图片附件: 微信图片_20191203232411.jpg (2019-12-3 23:28, 47.75 KB) / 该附件被下载次数 67
http://diybuy.net/attachment.php?aid=6686472&k=cab61f67fef3d3ea0ff11edb60ad356d&t=1631934214


作者: 清影    时间: 2019-12-3 23:44

不同的阻容参数会有不同的频率响应和音响音色特性,原厂参数也好,调整参数也好,
我们都可以满足客户的个性要求,每一台出品的成品机都会通过AP测试,保证符合一定的品质要求。


作者: 清影    时间: 2019-12-4 20:18

6z5p++BEL ECL82+6N8p,国产管的频率响应的确比进口管差一个码头,数据为证:


图片附件: 20191204 6z5p+6n8p+bel ecl82.png (2019-12-4 20:18, 211.81 KB) / 该附件被下载次数 82
http://diybuy.net/attachment.php?aid=6687009&k=9a60c4c9ddefe632f4d100e39b9f8aca&t=1631934214


作者: 清影    时间: 2019-12-4 20:39

6H8C与6N8p难兄难弟,测试是几无分别
作者: 清影    时间: 2019-12-4 20:59

这个是TUNG SOL 6SN7 + 6Z5P+BEL ECL82,看来整流管影响较小


图片附件: TUNG SOL 6SN7 + 6Z5P+BEL ECL82 png.png (2019-12-4 20:59, 211.87 KB) / 该附件被下载次数 86
http://diybuy.net/attachment.php?aid=6687010&k=77716a4a473e655df288e324e0ef795a&t=1631934214


作者: 清影    时间: 2019-12-5 08:02



图片附件: 微信图片_20191205080214.jpg (2019-12-5 08:02, 128.52 KB) / 该附件被下载次数 82
http://diybuy.net/attachment.php?aid=6687137&k=9a203281e32f5442c3aa79eb24995adb&t=1631934214


作者: 清影    时间: 2019-12-5 08:22

L2唱放实测RIAA曲线:

图片附件: 20191204 L2 PHONO.png (2019-12-5 08:22, 170.42 KB) / 该附件被下载次数 86
http://diybuy.net/attachment.php?aid=6687143&k=ccc00cc8784477a1c90a0265e2e9700b&t=1631934214


作者: 谈秋水    时间: 2019-12-5 09:27


作者: 清影    时间: 2019-12-5 14:21

帮朋友改机————某牌子前级高音过于灿烂,测试高频上翘





一个声道尝试调整后

图片附件: mmb.png (2019-12-5 14:21, 212.68 KB) / 该附件被下载次数 157
http://diybuy.net/attachment.php?aid=6687280&k=f8bae4678615db8952d84b620e2766f0&t=1631934214



图片附件: mmm.png (2019-12-5 14:21, 208.52 KB) / 该附件被下载次数 142
http://diybuy.net/attachment.php?aid=6687281&k=230c3a40053b851981e9d6f1e98e76f7&t=1631934214


作者: 清影    时间: 2019-12-5 23:37

帮朋友改机-----摩改OK



图片附件: m7.png (2019-12-5 23:37, 206.43 KB) / 该附件被下载次数 150
http://diybuy.net/attachment.php?aid=6687505&k=bd71a7525c568dcc5a27e26abace5875&t=1631934214


作者: 清影    时间: 2019-12-7 13:42

今天装旋钮和面板,准备出货
作者: 谈秋水    时间: 2019-12-7 23:18



图片附件: DSC_0132.jpg (2019-12-7 23:18, 744.54 KB) / 该附件被下载次数 82
http://diybuy.net/attachment.php?aid=6688600&k=d5bbd71fbe401d241a9fb7a67cda6912&t=1631934214


作者: 谈秋水    时间: 2019-12-7 23:42



图片附件: DSC_0127.jpg (2019-12-7 23:42, 460.59 KB) / 该附件被下载次数 44
http://diybuy.net/attachment.php?aid=6688601&k=868753880f95c41477b827de542bde92&t=1631934214


作者: 谈秋水    时间: 2019-12-8 00:12

型号:序曲2号,机身码(售后码)2019110230


图片附件: DSC_0078.jpg (2019-12-8 00:12, 626.12 KB) / 该附件被下载次数 40
http://diybuy.net/attachment.php?aid=6688602&k=9fe08c16d92addf606379c0c0411ef0b&t=1631934214


作者: 清影    时间: 2019-12-8 10:52

本机客户指定用原厂参数,AP实测参数如下,以下分别是无反馈选择输出2.8V左右的频响,THD,SN指标,



图片附件: NFB 2.8V 38#.png (2019-12-8 10:52, 213.76 KB) / 该附件被下载次数 115
http://diybuy.net/attachment.php?aid=6688692&k=29c4e9aac79d0077f0fcfd9c84a82920&t=1631934214



图片附件: NFB 2.8V 38# THD.png (2019-12-8 10:52, 198 KB) / 该附件被下载次数 116
http://diybuy.net/attachment.php?aid=6688693&k=1c0f0836655d89d452838f63bc166b82&t=1631934214



图片附件: NFB 2.8V 38# SN.png (2019-12-8 10:52, 198.9 KB) / 该附件被下载次数 123
http://diybuy.net/attachment.php?aid=6688694&k=d1192278b8c9c59969339517f2b54a4b&t=1631934214


作者: 清影    时间: 2019-12-8 10:57

选择反馈输出2.8V左右的频响和THD,SN指标如下,听感会有一定的变化:




图片附件: 38# 2.8V .png (2019-12-8 10:57, 212.5 KB) / 该附件被下载次数 110
http://diybuy.net/attachment.php?aid=6688695&k=55d2ec741447e44f00012e531623789d&t=1631934214



图片附件: 38# 2.8V THD.png (2019-12-8 10:57, 198.64 KB) / 该附件被下载次数 104
http://diybuy.net/attachment.php?aid=6688696&k=a8e214d238efc2898b2b1164824d0ef4&t=1631934214



图片附件: 38# 2.8V SN.png (2019-12-8 10:57, 199.93 KB) / 该附件被下载次数 99
http://diybuy.net/attachment.php?aid=6688697&k=5315b1ca07300eeacd05cdca5bc1911b&t=1631934214


作者: 清影    时间: 2019-12-8 11:04

唱放+前放实测:



图片附件: 38# 2.8V RIAA.png (2019-12-8 11:04, 224.91 KB) / 该附件被下载次数 112
http://diybuy.net/attachment.php?aid=6688698&k=13e548856e8baf2ba23d2520d26727df&t=1631934214



图片附件: 38# RIAA.png (2019-12-8 11:04, 224.88 KB) / 该附件被下载次数 101
http://diybuy.net/attachment.php?aid=6688699&k=5a0c264923e129e5cbd27bc7c59db22f&t=1631934214



图片附件: 38# 2.8V RIAA THD.png (2019-12-8 11:04, 213.87 KB) / 该附件被下载次数 107
http://diybuy.net/attachment.php?aid=6688700&k=004c4dbf1800a06884b467f74698a791&t=1631934214



图片附件: 38# 2.8V PH+PRE SN.png (2019-12-8 11:04, 214.9 KB) / 该附件被下载次数 109
http://diybuy.net/attachment.php?aid=6688701&k=c90efb39f24f88d5d5619ac189ec72d8&t=1631934214


作者: 清影    时间: 2019-12-8 11:14

本机跟机胆是JJ ECC803S+JJ ECC802S+TUNG SOL 6SN7,  喜万年JAN 6X5GT+BEL ECL82,  AP实测的左右声道的略微误差可能是管子和AN音量电位器无法绝对配对带来的,基本可以排除阻容元件的原因


作者: 清影    时间: 2019-12-8 11:17

本月还有两台定单的机子会采用扩宽频响的修定参数制作


作者: 清影    时间: 2019-12-9 10:08

近期出品的每一台成品机,我们都会留存出货前测试档案,

下图文档就是本贴成品机的存档




图片附件: 无标题.png (2019-12-9 10:08, 106.53 KB) / 该附件被下载次数 114
http://diybuy.net/attachment.php?aid=6689083&k=bbed6aa70e36551fce62a87b4f2a44e4&t=1631934214


作者: 谈秋水    时间: 2019-12-9 13:14



图片附件: DSC_0102.jpg (2019-12-9 13:14, 666.63 KB) / 该附件被下载次数 37
http://diybuy.net/attachment.php?aid=6689130&k=9bf39ef0c73c31e9ea45e75649248448&t=1631934214


作者: 谈秋水    时间: 2019-12-9 13:20


盖板是2MM厚的喷砂铝板。原厂机的盖板厚度也就1.5MM厚




图片附件: DSC_0096.jpg (2019-12-9 13:20, 732.21 KB) / 该附件被下载次数 44
http://diybuy.net/attachment.php?aid=6689131&k=c99cab9a89f198ce7d9c24ec7d2e2cec&t=1631934214


作者: 小宁    时间: 2019-12-11 23:17


作者: 谈秋水    时间: 2019-12-14 21:33

引用:
原帖由 小宁 于 2019-12-11 23:17 发表


图片附件: DSC_0085.jpg (2019-12-14 21:33, 578.22 KB) / 该附件被下载次数 40
http://diybuy.net/attachment.php?aid=6692469&k=1638a05fb8b9144b136e6ebda6a77504&t=1631934214


作者: 谈秋水    时间: 2019-12-15 11:38



图片附件: DSC_0063.jpg (2019-12-15 11:38, 600.51 KB) / 该附件被下载次数 40
http://diybuy.net/attachment.php?aid=6692605&k=3c0b48c3022b585e0ef41a9a25874447&t=1631934214


作者: 谈秋水    时间: 2019-12-16 08:25



图片附件: DSC_0125.jpg (2019-12-16 08:25, 453.34 KB) / 该附件被下载次数 37
http://diybuy.net/attachment.php?aid=6692998&k=e1d48363c1dc470fbf3ad629e479673e&t=1631934214


作者: 谈秋水    时间: 2019-12-19 12:40

今天打包将发货

作者: 清影    时间: 2019-12-20 08:55

2019110230今天顺丰发出



图片附件: 微信图片_20191220085259.jpg (2019-12-20 08:55, 101.26 KB) / 该附件被下载次数 95
http://diybuy.net/attachment.php?aid=6695823&k=d278d62ba9d97a14337bfe95900115c8&t=1631934214


作者: 杭州水务    时间: 2019-12-23 11:43

不错不错
作者: 谈秋水    时间: 2019-12-23 20:33

引用:
原帖由 杭州水务 于 2019-12-23 11:43 发表
不错不错
谢谢
作者: 谈秋水    时间: 2020-1-15 10:10

淘宝成品机:

https://item.taobao.com/item.htm ... 9yi&id=611275049111


作者: 谈秋水    时间: 2020-10-12 09:07

欢迎自己买机箱+PCB套件DIY
作者: 谈秋水    时间: 2021-1-7 08:07



图片附件: 微信图片_20210104140510.jpg (2021-1-7 08:07, 129.68 KB) / 该附件被下载次数 44
http://diybuy.net/attachment.php?aid=6910202&k=2e204b5e6c8526f7c2e832af626e7659&t=1631934214


作者: 清影    时间: 2021-8-20 10:44


作者: 谈秋水    时间: 2021-9-17 22:13






欢迎光临 胆艺轩音响材料网 (http://diybuy.net/) Powered by Discuz! 6.1.0
